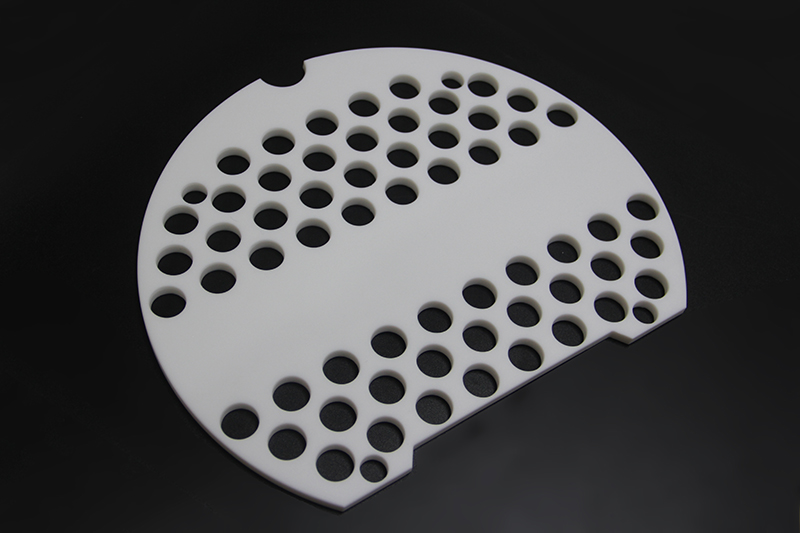

四氟折流板是以聚四氟乙烯（PTFE）为原料，经模压 / 烧结 / 精密机加工制成的圆形或异形板件，核心用于管壳式换热器、反应釜、塔器等设备，强制流体横掠管束、强化湍流、提升传热 / 传质效率，是强腐蚀、高纯、高温工况的理想内件。
一、基础结构与规格
- 材质：纯 PTFE（或玻纤 / 碳纤改性 PTFE，提升刚性与耐磨）
- 形状：圆缺型（单弓）、双弓、圆盘型、螺旋型（最常用圆缺型）
- 管孔：按管束排布钻孔（φ2–50 mm），孔径公差 **±0.1 mm**
- 厚度：5–20 mm（常用 8/10/12 mm）
- 直径：适配设备内径（φ50–3000 mm），圆缺率20%–40%
二、核心优势
- 极致耐腐蚀：耐浓酸、强碱、氢氟酸、氯气、有机溶剂等几乎所有腐蚀介质；仅不耐熔融碱金属、高温氟气。
- 宽温稳定：长期使用 **-200 ℃ 至 +260 ℃**，高温不变形、低温不脆裂，适配极端工况。
- 低阻防垢：表面摩擦系数 0.04–0.1（比冰更低），不粘、自润滑，流体阻力小、不易结垢堵塞，降低能耗。
- 高纯绝缘：无析出、无重金属、低离子溶出，符合食品级、制药级、半导体高纯要求；介电性能优异，高频绝缘稳定。
三、工作原理
- 安装于换热器壳程，交替错位布置，迫使流体走迷宫路径、横掠管束。
- 打破层流边界层，强化湍流扰动，传热效率提升20%–40%。
- 增加流体与管束接触时间与面积，传质更充分、温度更均匀。
- 支撑管束，减少振动磨损，延长设备寿命。
四、常见类型与加工
- 纯 PTFE 模压折流板：整体烧结、致密度高、耐腐蚀最强；适合高纯 / 强腐蚀工况；厚度≥8 mm。
- PTFE 挤出板机加工：成本低、适合批量；中小直径、常规腐蚀工况。
- 改性 PTFE 折流板：添加玻纤（20%–30%）提升刚性与抗蠕变；添加碳纤 / 二硫化钼提升耐磨与导热；适合高压、高流速、耐磨场景。
- 衬 PTFE 折流板：金属基板外包 PTFE；兼顾强度与防腐，成本适中。
五、应用场景
- 化工防腐：盐酸、硫酸、氢氟酸、氯气、溴素等介质的换热器、冷凝器、反应釜内件。
- 制药 / 食品：无菌换热器、浓缩器、结晶器；高纯流体输送，无交叉污染。
- 半导体 / 电子：高纯化学品冷却、清洗设备；真空系统、高频绝缘件。
- 环保 / 冶金：烟气脱硫（FGD）、废水处理换热器、酸洗槽；耐酸碱、防结垢。
- 新能源 / 光伏：硅片清洗、电解液冷却、高纯水处理设备。
四氟折流板是强腐蚀、高纯、宽温工况下换热器 / 反应釜的核心高效内件，以 “全腐耐受、宽温稳定、低阻防垢、高纯绝缘” 四大特性，显著提升传热效率、降低维护成本，广泛应用于化工、制药、半导体、环保等高端领域。
